一、定義
活塞環是一種具有較大向外擴張變形的金屬彈性環，它被裝配到剖面與其相應的環形槽內。往復和旋轉運動的活塞環，依靠氣體或液體的壓力差，在環外圓面和氣缸以及環和環槽的一個側面之間形成密封。

二、應用范圍
活塞環廣泛地用在各種動力機械上，如蒸汽機、柴油機、汽油機、壓縮機、液壓機等。一般活塞環安裝在活塞的環槽里，它和活塞、缸套、缸蓋等元件組成腔室做功。

三、功能和作用
活塞環作用包括密封、調節機油（控油）、導熱（傳熱）、導向（支承）四個作用。 密封：指密封燃?xì)猓蛔屓紵业臍怏w漏到曲軸箱，把氣體的泄漏量控制在最低限度，提高熱效率。漏氣不僅會使發動機的動力下降，而且會使機油變質，這是氣環的主要任務； 調節機油（控油）：把氣缸壁上多余的潤滑油刮下，同時又使缸壁上布有薄薄的油膜，保證氣缸和活塞及環的正常潤滑。在現代高速發動機上，特別重視活塞環控制油膜的作用； 導熱：通過活塞環將活塞的熱量傳導給缸套，即起冷卻作用。據可靠資料認為，活塞頂所受的的熱量中有70～80%是通過活塞環傳給缸壁而散掉的； 支承：活塞環將活塞保持在氣缸中，防止活塞與氣缸壁直接接觸，保證活塞平順運動，降低摩擦阻力，而且防止活塞敲缸。

四、東亞產品類型

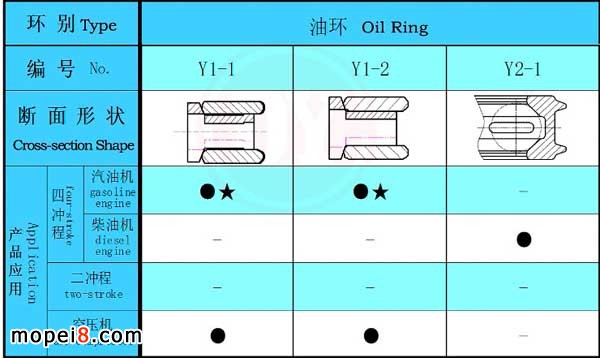

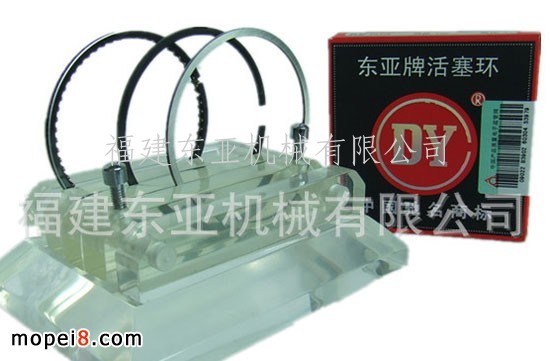

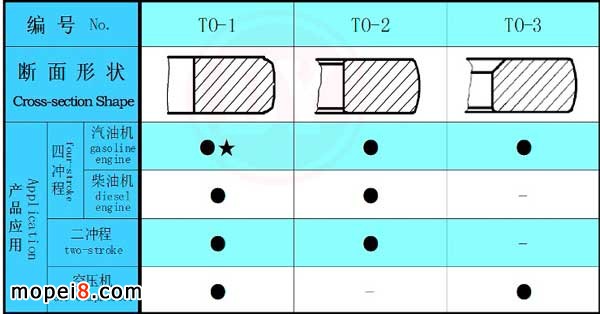

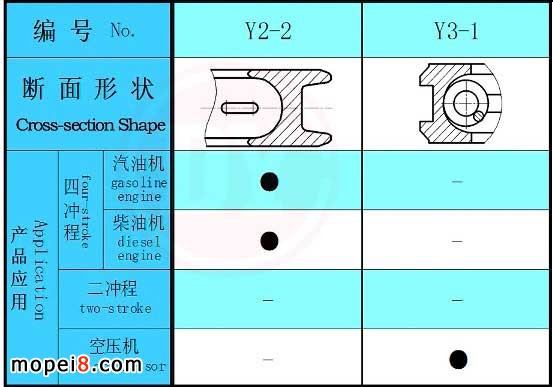

1.按結構分A．整體環：在一個環槽中只裝配一個零件組成的活塞環。B．組合環：在一個環槽中裝配兩個或兩個以上零件組成的活塞環。C．氣環：主要用來防止氣體泄漏的活塞環。D．油環：具有回油孔或等效結構，能從缸壁上刮下機油的活塞環。E．開槽油環：側面平行，具有兩個接觸環岸，并有回油孔的油環。F．開槽螺旋撐簧油環：在開槽油環內加置螺旋撐簧的油環。撐簧能提高徑向比壓，其對環體內表面的作用力均等。常見于柴油機環。G．鋼帶組合油環：由襯環和兩片刮環組合而成的油環。襯環的設計隨生產廠而異，常見于汽油機環。

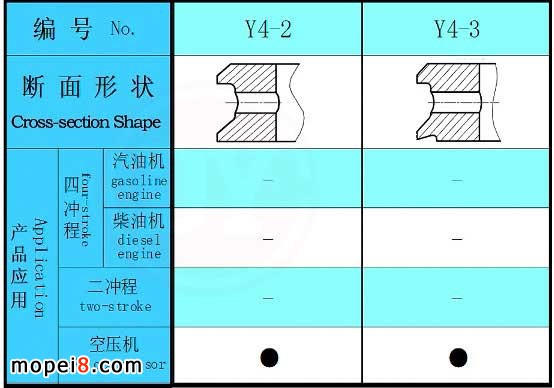

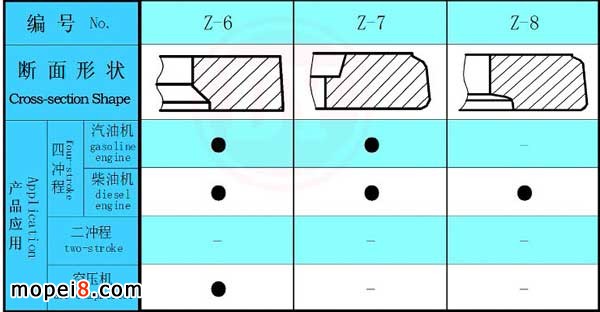

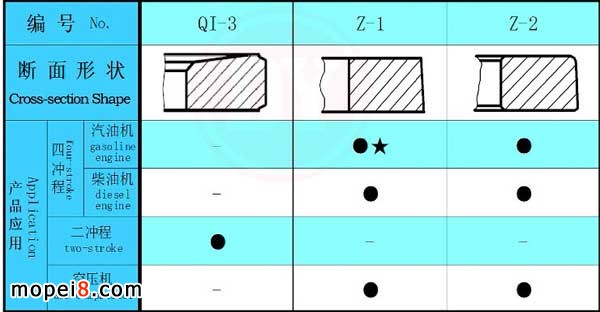

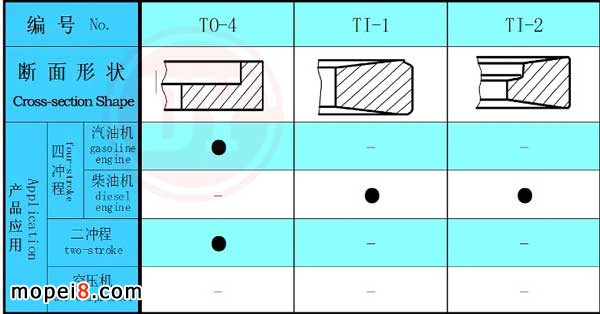

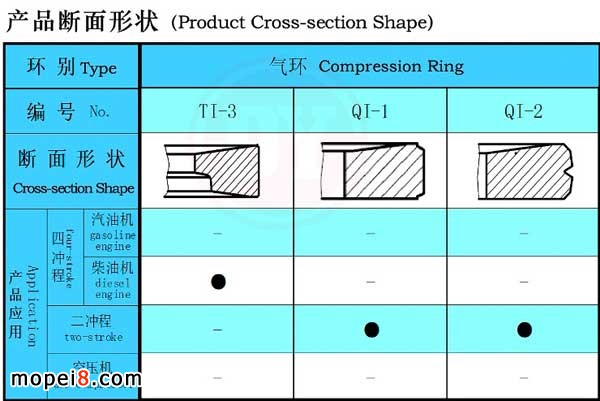

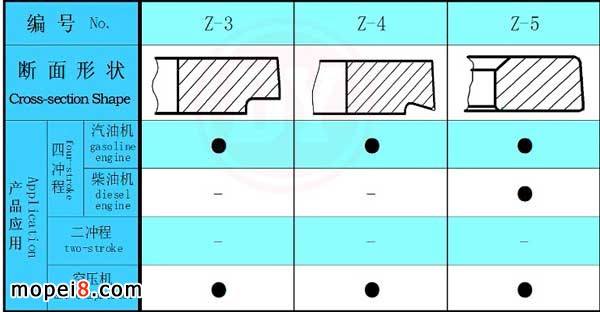

2.按斷面形狀分 桶面環、錐面環、內倒角扭曲環、楔形環和梯形環、鼻形環、外臺肩扭曲環、內倒角扭曲環、鋼帶組合油環、異向倒角油環、同向倒角油環、鑄鐵螺旋撐簧油環、鋼質油環等
3. 按材料分
4.按表面處理分 氮化環：氮化層硬度達950HV以上，脆性1級，具有良好的耐磨性和耐蝕性。 鍍鉻環：鍍鉻層結晶細致緊密光滑，硬度達到850HV以上，耐磨性能非常好，縱橫交錯的微裂紋網絡，利于儲存潤滑油。 磷化環：通過化學處理的方法，使活塞環表面產生一層磷化膜，對產品起到防銹作用的同時，也可提高環的初期磨合性。 氧化環：在高溫和強氧化劑的條件下，鋼鐵材料表面生成一層氧化膜，具有耐腐蝕性，減磨潤滑及良好的外觀。

五、活塞環標記
GB/T 1149.1—94規定：所有要求有安裝方向的活塞環應在上側面，即接近燃燒室的側面加以標志。在上側面標志的環包括：錐面環、內倒角、外切臺環、鼻形環、楔形環和要求安裝方向的油環，我公司環的上側面標記有“DY”、“NDY”、“DA”、“3N”、“D”。
